Progetti realizzati

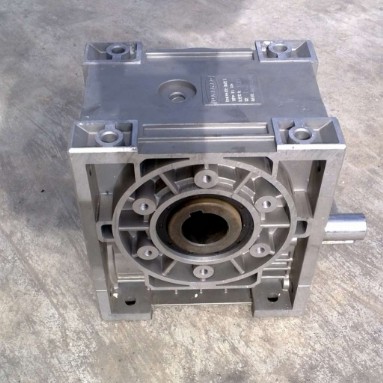

Gamma di riduttori a vite senza fine - corona elicoidale
Progetto di una gamma di riduttori secondo criteri di normalità e modularità:
- Altezza d'asse: 040-050-063-080-100-125
- Geometrie:
- Normale
- Doppia vite
- Doppia corona
- Versioni:
- predisposizione attacco motore (IEC, NEMA)
- albero maschio in ingresso (normale o bisporgente)
- limitatore di coppia
- Precoppia
- Potenze fino a 15 kW

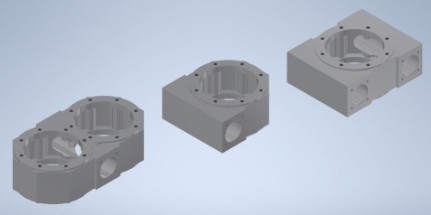

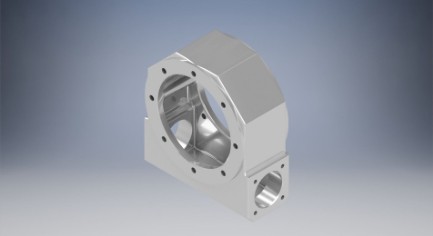

- Carcassa in lega di alluminio
- Rapporti di riduzione compresi tra 5 e 100
- Valore di coppia max 150 daNm

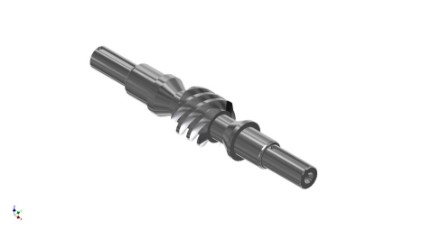

- Vite senza fine in acciaio cementato/temprato 16 Cr Ni 4 (UNI EN 10084: Acciai di cementazione - Condizioni tecniche di fornitura)
- Corona in bronzo colata mediante centriguga CuSn12Ni2-C-GZ (UNI EN 1982:Rame e leghe di rame - Lingotti e getti)
- Profilo vite ZI "Zhan Involute" rettificato
- Normativa di riferimento:
- ISO 14521:Gears - Calculation of load capacity of worm gears
- DIN 3996:Calculation of load capacity of cylindrical worm gear pairs with rectangular crossing axes
- BS 721:Specification for worm gearing
- ANSI/AGMA 6022 :Design Manual for Cylindrical Worm Gearing
- AGMA 6034:Practice For Enclosed Cylindrical Wormgear Speed Reducers And Gearmotors
- ISO 6336:Calcolo della capacità di carico di ingranaggi cilindrici a denti dritti ed elicoidali
- DIN 3990:Calculation of load capacity of cylindrical gears
- DIN 743: Calculation of load capacity of shafts and axles
- ISO 281:Rolling bearings - Dynamic load ratings and rating life
