Progetti realizzati

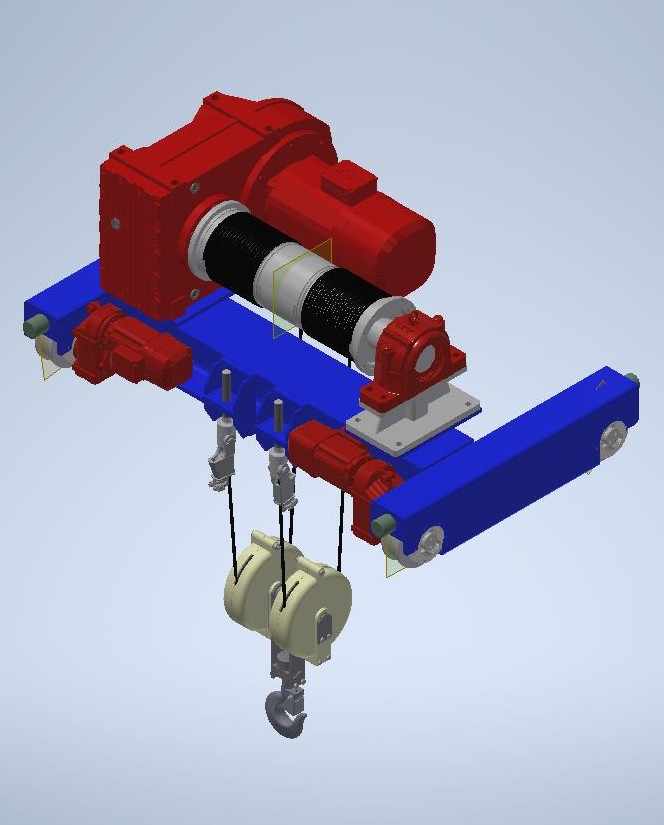

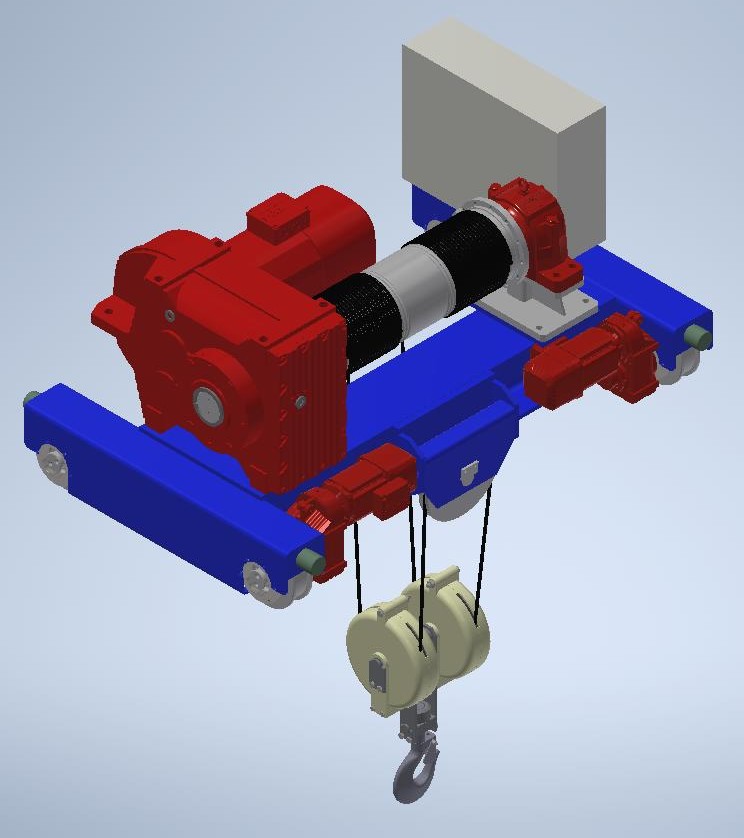

Carrello argano per carroponte bitrave
30 ton.
Caratteristiche del carrello argano per carroponte bitrave:
- Classe del meccaniscmo M5 secondo ISO 4301-1 (2m FEM 9.511)
- 2 funi 4 tiri (tiro Centrato)
- Portata 30 ton
- velocità di sollevamento: 6 m/min
- velocità di traslazione carrello: 20 m/min
- Scartamento 2000 mm
- interasse ruote 1050 mm
- Diametro ruote 250 mm
- Potenza sollevamento 18.5 Kw
- Potenza di traslazione 2 x 2.2 Kw
Il carrello argano per carroponte può essere equipaggiato con :
- freno di stazionamento a disco installato sul tamburo lato supporto
- freno a ceppi fra motore e riduttore
- Guidafuni
- giunto di accoppiamento
- Celle di carico
- Punti fissi con bilancino
- Puleggia di compensazione basculante
Conforme alle normative:
- Decreto legislativo 81/2008 e successive integrazioni
- Direttiva macchine 2006/42/CE
- EN 14492-1 e 2 Apparecchi di sollevamento (norma di tipo "C")
- F.E.M. 1.001 - Regles pour le calcul des appareils de levage. 3rd edition - Appareils lourds de levage et de manutention
- UNI ISO 4301/5 - Apparecchi di sollevamento
- DIN - 15061. 1997. Vol. 1
- DIN - 15061. 1997. Vol. 2
- UNI 9465 - Ganci per apparecchi di sollevamento.
- UNI 9466 - Prescrizioni di calcolo per il mantello dei tamburi di apparecci di sollevamento.
- UNI EN 13000-1 Attrezzature di sollevamento - Apparecchi di sollevamento - Parte 1: Requisiti per apparecchi di sollevamento a corda metallica, catene e funi
- UNI EN ISO 14122-4 "Sicurezza delle macchine - Scale mobili e pedane mobili - Parte 4: Requisiti per i carroponti"
- UNI EN 12999 "Attrezzature di sollevamento - Gancio di sollevamento - Requisiti e verifica"UNI EN ISO 1813 "Attrezzature di sollevamento - Cuscinetti di sollevamento - Requisiti e verifica
